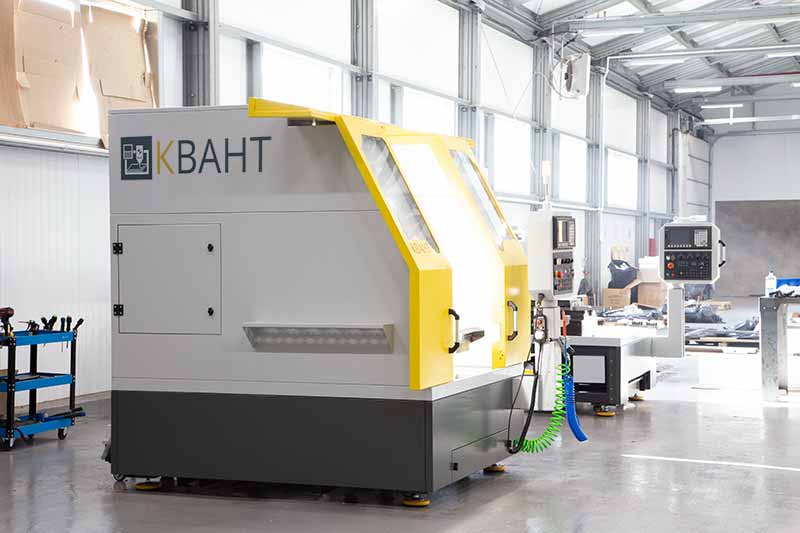

Трехосевой фрезерный центр КВАНТ MG-1
Обзор основных узлов ЧПУ станка MG-1
Жесткое нарезание резьбы на металлообрабатывающем станке MG-1
Преимущества станка MG-1
- Станок оснащен ЧПУ Delta Electronics NC300B-MS-AE с 8-ми дюймовым экраном, функциональной клавиатурой и выносным пультом оператора.
- ЧПУ является аналогом популярной модели производителя Fanuc, превосходя её по отдельным параметрам. Устройство полностью поддерживает iMachining, что позволяет выполнять обработку деталей на высоких скоростях и с высочайшей точностью. В системе управления станком предусмотрена функция «жесткого нарезания резьбы».
- Оборудование поставляется с высокопроизводительным шпинделем мощностью 13,6 кВт и крутящим моментом до 31 нм. Частота вращения составляет до 28.000 оборотов в минуту. Конус шпинделя – BT30. В ко
- Станок оснащен проводной системой измерения детали Vers и системой измерения инструмента Vers.
- Емкость инструментального магазина составляет 12 инструментов.
- Станок укомплектован системой автосмазки направляющих.
По вашему заказу можем укомплектовать станок любой системой измерения инструмента и привязки деталей.
- Renishav
- Silver CNC
- Blum
- аналоги
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФРЕЗЕРНОГО СТАНКА С ЧПУ MG-1
| Модель | MG-1 |
| ШПИНДЕЛЬ | |
| Установка 4-ой оси | есть |
| Жесткое нарезание резьбы | есть |
| Конус шпинделя | BT30 |
| Частота вращения шпинделя, об/мин (в базовой версии) | 28 000 |
| Расстояние от стола до портала, мм | 250 |
| Расстояние от торца шпинделя до поверхности рабочего стола, мм | 60-330 |
| Мощность двигателя шпинделя, кВт | 13.6 |
| Внешний диаметр шпинделя, мм | 125 |
| Крутящий момент, нм | номинальный 10.5, макс. 31 |
| Тип привода шпинделя | Прямой |
| СИСТЕМА ЧПУ | |
| Производитель | Delta |
| Модель | NC-300 |
| СТОЛ | |
| Размер стола, мм | 400х600 |
| Размер Т-пазов / количество / расстояние между пазами | 12/5/63 |
| Макс. нагрузка на стол, кг | 250 |
| ПЕРЕМЕЩЕНИЯ | |
| Перемещение по оси x, мм | 410 |
| Перемещение по оси y, мм | 610 |
| Перемещение по оси z, мм | 270 |
| Тип направляющих x / y / z | роликовые |
| Мощность серводвигателей по осям x / y / z, кВт | 0.75 |
| Быстрые перемещения x / y / z, м/мин | 15 |
| Скорость подачи x / y / z, мм/мин | 15 |
| ТОЧНОСТЬ | |
| Класс точности | Повышенный |
| Точность позиционирования по осям x / y / z, мм | ± 0,005 |
| Повторяемость x / y / z, мм | ± 0,003 |
| ОХЛАЖДЕНИЕ ИНСТРУМЕНТА | |
| Объем бака СОЖ, л | 120 |
| Мощность помпы СОЖ, кВт | 2 × 0.75 |
| ИНСТРУМЕНТАЛЬНАЯ СИСТЕМА | |
| Емкость магазина инструмента | 12 |
| Макс. вес инструмента, кг | 2 |
| Макс. длина инструмента, мм | 180 |
| Макс. диаметр инструмента (при полной загрузке ячеек), мм | 63 |
| Макс. диаметр инструмента (без инструмента в соседних позициях), мм | 80 |
| Время смены инструмента, сек | 5-10 |
| ЭНЕРГОПОТРЕБЛЕНИЕ И ПОДКЛЮЧЕНИЕ | |
| Потребление электроэнергии, кВт | 18 |
| Давление воздуха, бар | 7 |
| ГАБАРИТЫ И ВЕС | |
| Длина, мм | 2500 |
| Ширина, мм | 1605 |
| Высота, мм | 2100 |
| Вес, кг | 1800 |
