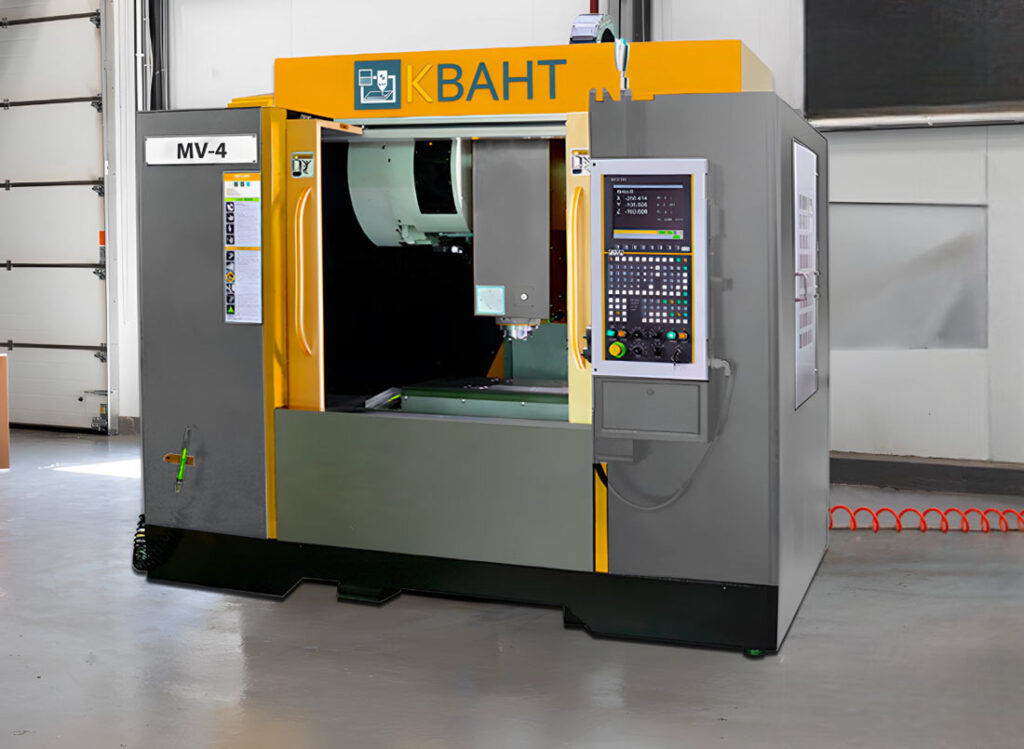

Трехосевой фрезерный центр КВАНТ MV-4

Преимущества станка MV-4

  • Исполнение с усиленной C-образной компоновкой станины, жёсткой и компактной в своем классе для удобного размещения всех компонентов на станке. Подходит для применения во всех областях: от тяжелой до высокоскоростной обработки.
  • Эргономичная конструкция разработана для удобства оператора и обслуживания.
  • Трёхзонное освещение: непосредственно над рабочей зоной и по бокам
  • Оператор подходит к передней части станка непосредственно к столу для более легкой загрузки/выгрузки детали. Доступ оператора к шпинделю значительно облегчен.
  • Система подачи СОЖ через шпиндель.
  • Есть шнек для удаления стружки.
По вашему заказу можем укомплектовать станок любой системой измерения инструмента и привязки деталей.
  • Renishav
  • Silver CNC
  • Blum
  • аналоги

Технические характеристики

Шпиндель

  1. Конус шпинделя
    BT-40
    2.
  2. Частота вращения шпинделя, об/мин
    12000
    3.
  3. Расстояние от торца шпинделя до поверхности рабочего стола, мм
    100
    4.
  4. Мощность двигателя шпинделя, кВт
    20
    5.
  5. Охлаждение шпинделя
    масляное
    6.
  6. Крутящий момент, нм
    120
    7.

Энергопотребление и подключение

  1. Потребление электроэнергии, кВт
    35
    2.
  2. Давление воздуха, бар
    6
    3.

Система ЧПУ

  1. Производитель
    Delta
    2.
  2. Модель
    NC-300
    3.

Стол

  1. Размер стола, мм
    1100х550
    2.
  2. Размер Т-пазов / кол-во / расстояние между пазами
    18/5/80
    3.
  3. Макс. нагрузка на стол, кг
    1500
    4.

Габариты и вес

  1. Длина, мм
    3200
    2.
  2. Ширина, мм
    2400
    3.
  3. Высота, мм
    2700
    4.
  4. Вес, кг
    6000
    5.

Перемещения

  1. Перемещение по оси x, мм
    1000
    2.
  2. Перемещение по оси y, мм
    600
    3.
  3. Перемещение по оси z, мм
    710
    4.
  4. Типы направляющих x / y / z
    роликовые
    5.
  5. Мощность серводвигателей по осям x / y / z, кВт
    3
    6.
  6. Быстрые перемещения x / y / z, м/мин
    15/15/15
    7.
  7. Скорость подачи x / y / z, м/мин
    15
    8.

Точность

  1. Класс точности
    повышенный
    2.
  2. Точность позиционирования по осям x / y / z, мм
    ± 0,004
    3.
  3. Повторяемость x / y / z, мм
    ± 0,002
    4.
  4. Возможен вариант комплектации с оптическими линейками
    Да
    5.
  5. Возможен вариант с 4+1 осями
    Да
    6.

Охлаждение инструмента

  1. Объем бака СОЖ, л
    250
    2.
  2. Подача СОЖ через шпиндель
    Да
    3.

Инструментальная система

  1. Емкость магазина инструмента
    24
    2.
  2. Макс. вес инструмента, кг
    6
    3.
  3. Макс. длина инструмента, мм
    300
    4.
  4. Макс. диаметр инструмента без инструмента в соседних позициях), мм
    125
    5.
  5. Время смены инструмента, сек
    2
    6.
  6. Интерфейс инструмента
    BT40
